模块结构展示

对于我之前写的一个文件系统,有如下几个模块

  • main.c: 主程序
  • promt.h: 控制台模块
  • exec.h: 命令执行模块
  • fs.c和fs.h: 文件系统模块

绘制代码如下(代码段的名称为dot)

digraph G {
    主模块 -> 控制台模块
    控制台模块 -> 命令执行模块
    命令执行模块 -> 文件系统模块
}

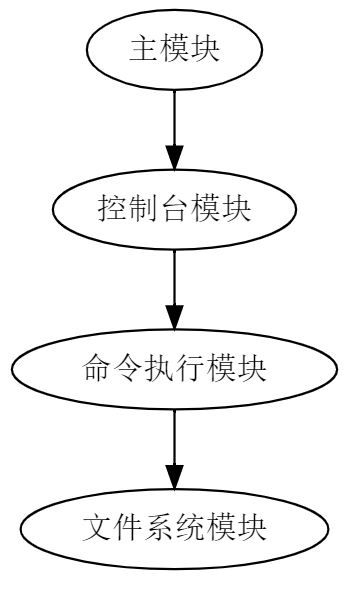

效果如下所示
